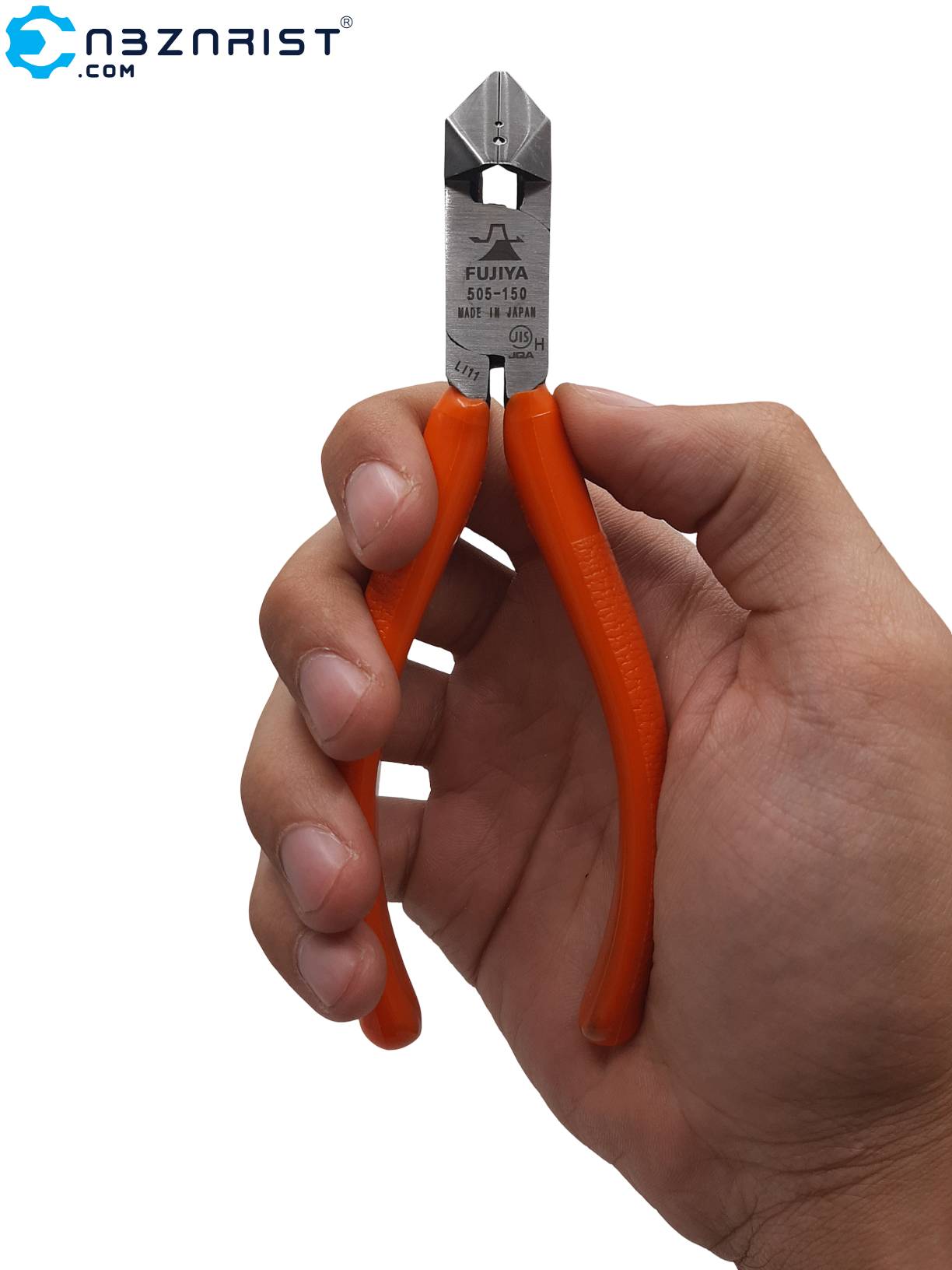

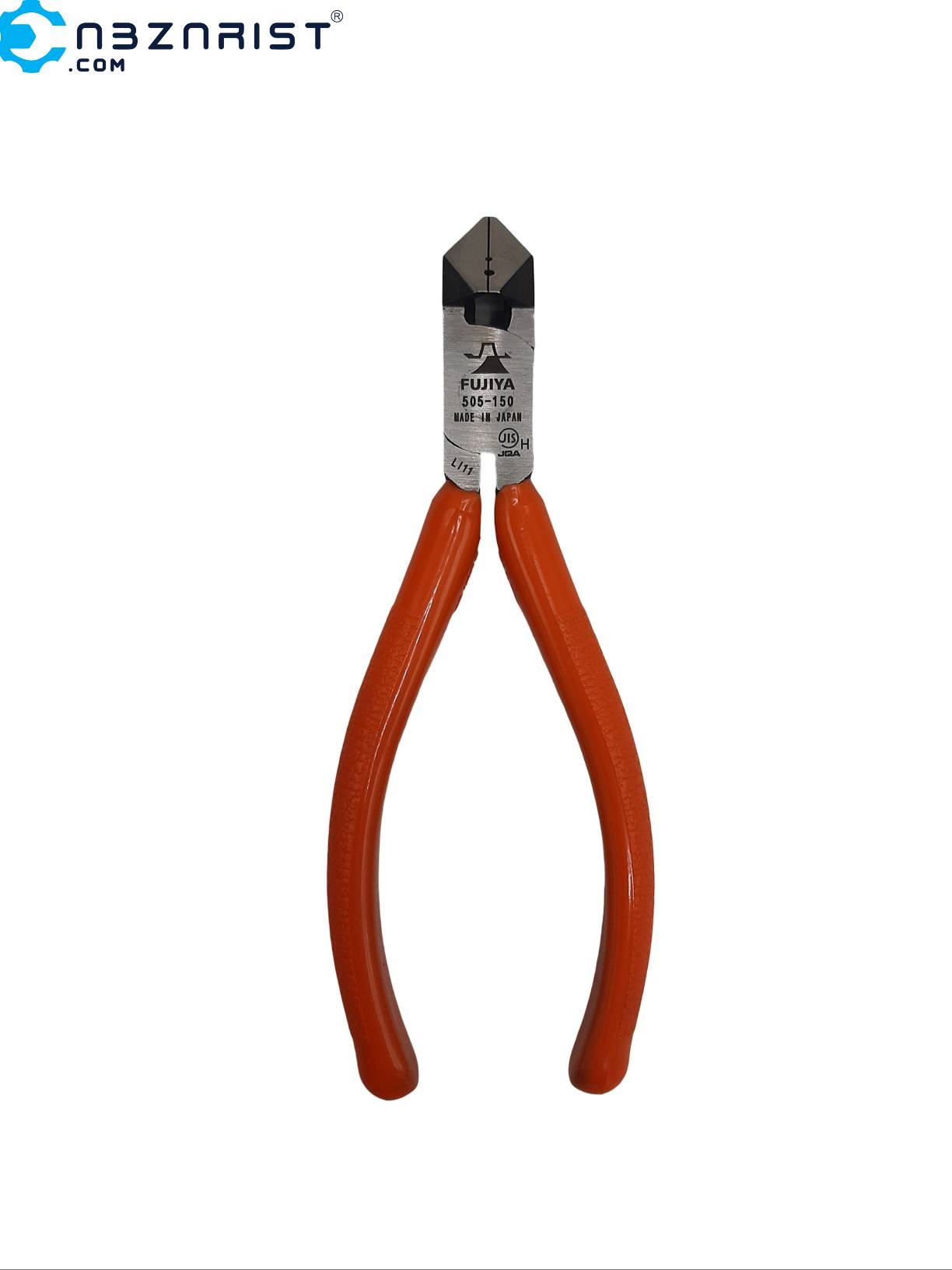

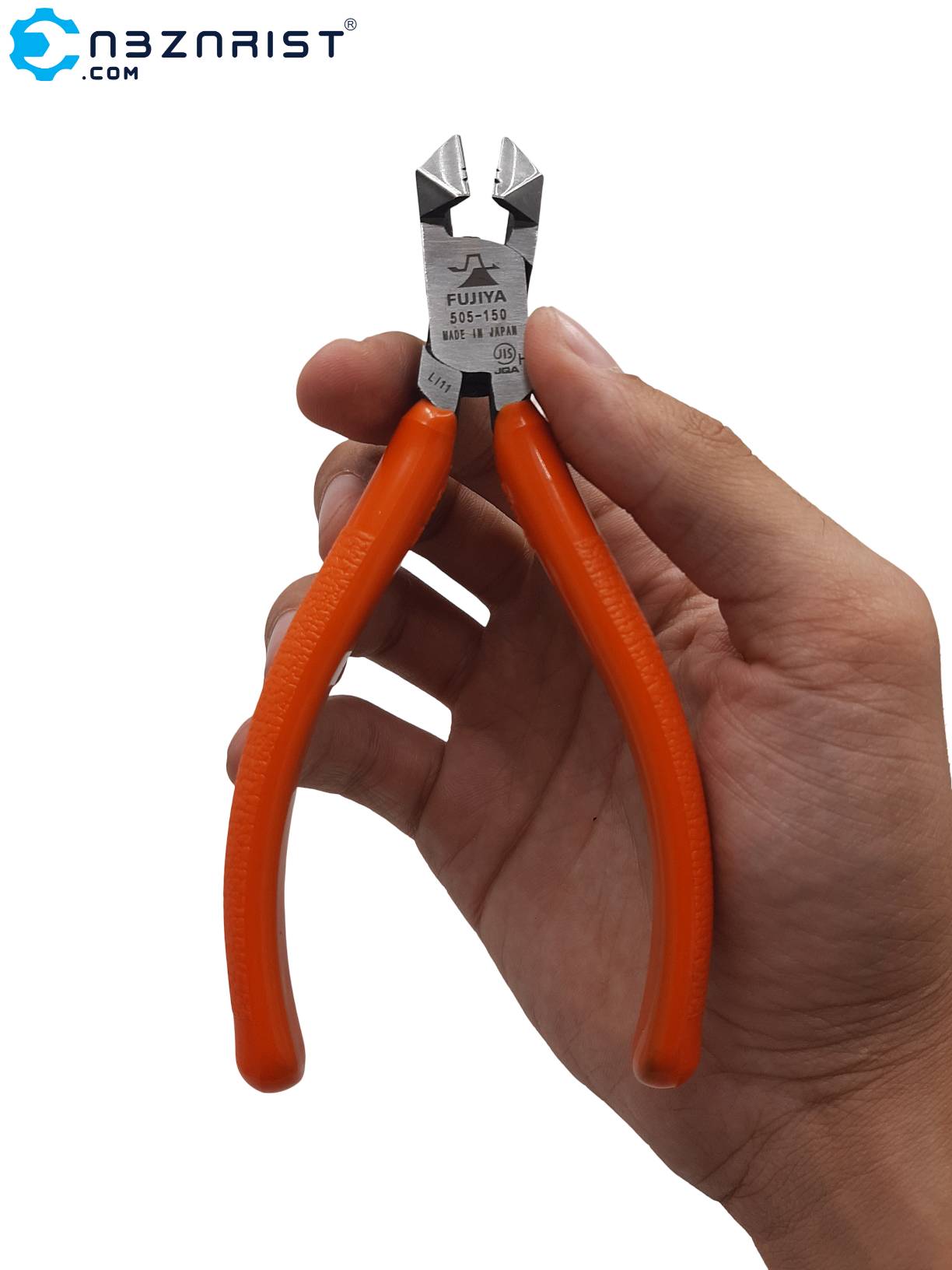

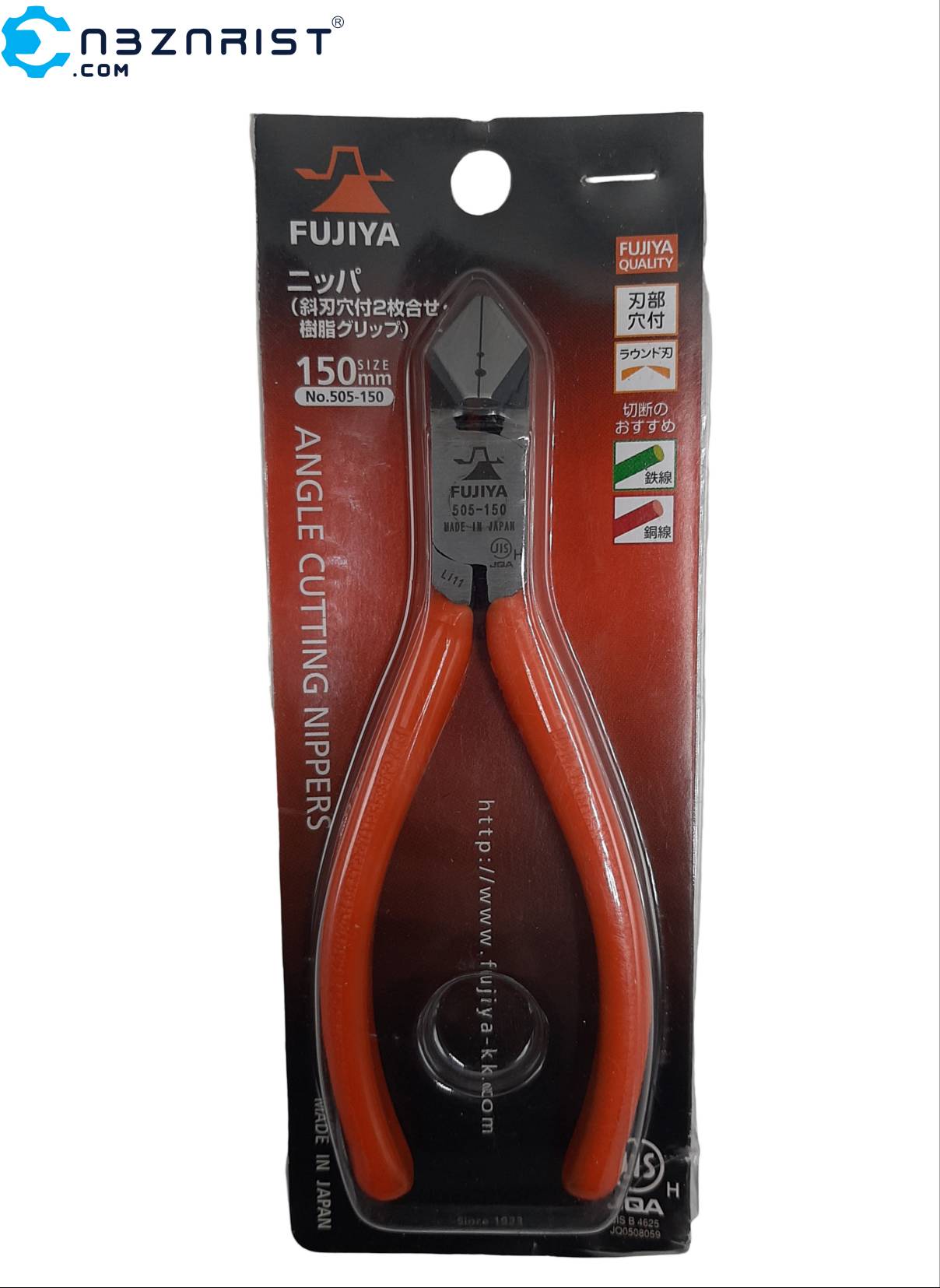

سیم چین فوجیا مدل 150-505

سیم چین فوجیا مدل 150-505 یک سیم‌چین مورب با طراحی دو لنگه و تیغه‌های گرد است که علاوه بر برش سیم، به سوراخ‌های مخصوص لخت‌کردن سیم نیز مجهز شده است. این مدل برای کارهای مونتاژ، سیم‌کشی و تعمیر تجهیزات صوتی‌تصویری، مخابراتی و تجهیزات دقیق طراحی شده و به دلیل ترکیب قابلیت برش و سیم‌لخت‌کنی، برای کارهای ظریف و الکتریکی کاربرد مناسبی دارد. فوجیا این محصول را مطابق استاندارد JIS-H معرفی کرده و وجود نشان RoHS2 نیز در مشخصات رسمی آن درج شده است.

طراحی تیغه و قابلیت لخت‌کردن سیم

یکی از ویژگی‌های اصلی مدل 150-505، تیغه مورب با فرم گرد (Round Blade) است. زاویه‌دار بودن تیغه باعث می‌شود هنگام برش، دست و انگشتان کمتر در مسیر عملیات قرار بگیرند و انجام برش روان‌تر شود.
در قسمت تیغه، سوراخ‌های مخصوص جداکردن روکش سیم تعبیه شده است. فوجیا این قابلیت را برای لخت‌کردن سیم‌های روکش‌دار و به‌خصوص سیم‌های وینیل و لاستیکی معرفی کرده است. اندازه سوراخ‌های سیم‌لخت‌کن در مشخصات رسمی ۰٫۸ و ۱٫۶ میلی‌متر اعلام شده است.
این طراحی باعث می‌شود یک ابزار بتواند هم عملیات برش سیم و هم جداکردن روکش را انجام دهد؛ بنابراین برای کارهای سیم‌کشی و مونتاژ تجهیزات الکتریکی، مخابراتی و دقیق کاربردی است. سازنده همچنین تصریح می‌کند که برای لخت‌کردن سیم‌های وینیل و لاستیکی در کارهای برق طراحی شده و استفاده صحیح از سوراخ مناسب، امکان جداکردن روکش را بدون آسیب‌زدن به هادی داخلی فراهم می‌کند.

ظرفیت برش

طبق مشخصات رسمی فوجیا، مدل 505-150 توانایی برش موارد زیر را دارد:

سیم آهنی: حداکثر قطر ۱٫۲ میلی‌متر

سیم مسی: حداکثر قطر ۲٫۶ میلی‌متر

این اعداد ظرفیت برش اعلام‌شده توسط سازنده هستند و نباید به‌عنوان ظرفیت برش تمام انواع سیم یا فلزات در نظر گرفته شوند.
بنابراین این مدل بیشتر برای سیم‌های مسی و سیم‌های آهنی با قطرهای مشخص‌شده مناسب است و نباید از آن برای برش سیم‌های فولادی سخت، مفتول‌های ضخیم یا فلزات خارج از ظرفیت تعیین‌شده استفاده کرد.

ابعاد و وزن

فوجیا برای نسخه ۱۵۰ میلی‌متری این مدل، وزن ۱۳۰ گرم را اعلام کرده است. ابعاد هندسی ثبت‌شده در نقشه رسمی محصول نیز شامل موارد زیر است:

طول کلی: ۱۵۷ میلی‌متر

عرض تیغه: ۱۵ میلی‌متر

ضخامت: ۱۱ میلی‌متر

عرض دسته: ۵۳ میلی‌متر

طول قسمت مشخص‌شده در نقشه: ۲۴٫۴ میلی‌متر

طول بخش مشخص‌شده در نقشه: ۳۵ میلی‌متر

بنابراین «۱۵۰ میلی‌متر» در نام مدل، اندازه اسمی ابزار است و طول کلی ثبت‌شده در نقشه سازنده ۱۵۷ میلی‌متر است.

استاندارد و الزامات محصول

مدل 150-505 در مشخصات رسمی فوجیا به‌عنوان محصول مطابق استاندارد JIS-H معرفی شده است. همچنین دارای RoHS2 است که نشان‌دهنده انطباق محصول با الزامات مربوط به محدودیت برخی مواد خطرناک در تجهیزات و محصولات مشمول این مقررات است.

کاربردهای پیشنهادی

بر اساس کاربردهای اعلام‌شده توسط فوجیا، این سیم‌چین برای موارد زیر مناسب است:

مونتاژ تجهیزات صوتی‌تصویری

سیم‌کشی تجهیزات مخابراتی

مونتاژ تجهیزات دقیق

سیم‌کشی داخلی

برش سیم‌های مسی و آهنی در محدوده ظرفیت دستگاه

لخت‌کردن روکش سیم‌های وینیل و لاستیکی

کارهای مونتاژی و الکتریکی ظریف

فوجیا به‌طور مشخص مونتاژ، سیم‌کشی و کارهای داخلی تجهیزات AV، مخابراتی و دقیق را برای این مدل ذکر کرده است.

مزیت ساختار ترکیبی

تفاوت اصلی این مدل با یک سیم‌چین معمولی، وجود سوراخ‌های لخت‌کن روی قسمت تیغه است. در نتیجه کاربر برای عملیات متداول سیم‌کشی می‌تواند از یک ابزار برای دو کار استفاده کند: ابتدا روکش سیم را جدا کند و سپس هادی را در ظرفیت مشخص‌شده برش دهد.
تیغه گرد و زاویه‌دار نیز برای انجام روان‌تر عملیات برش طراحی شده است. این ویژگی‌ها باعث می‌شوند مدل 150-505 بیشتر در دسته ابزارهای مناسب برای سیم‌کشی، مونتاژ و تجهیزات الکتریکی و دقیق قرار بگیرد، نه ابزارهای برش سنگین.

مشخصات فنی

برند: فوجیا (FUJIYA)
مدل: 150-505
کد رسمی سازنده: 505-150
نوع ابزار: سیم‌چین مورب
نوع تیغه: تیغه گرد و زاویه‌دار
قابلیت سیم‌لخت‌کنی: دارد
قطر سوراخ‌های سیم‌لخت‌کن: ۰٫۸ و ۱٫۶ میلی‌متر
طول اسمی: ۱۵۰ میلی‌متر
طول کلی: ۱۵۷ میلی‌متر
وزن: ۱۳۰ گرم
عرض تیغه: ۱۵ میلی‌متر
ضخامت: ۱۱ میلی‌متر
عرض دسته: ۵۳ میلی‌متر
ظرفیت برش سیم آهنی: حداکثر ۱٫۲ میلی‌متر
ظرفیت برش سیم مسی: حداکثر ۲٫۶ میلی‌متر
استاندارد: JIS-H
استاندارد زیست‌محیطی: RoHS2
کد JAN: 4952520005668
کاربری: سیم‌کشی، مونتاژ، تجهیزات AV، مخابراتی و تجهیزات دقیق
نکته فنی: در صفحه رسمی محصولی که بررسی شد، جنس دقیق فولاد تیغه، جنس بدنه و جنس روکش دسته به‌صورت مشخص و عددی اعلام نشده است؛ بنابراین برای این موارد بهتر است در صفحه سایت عدد یا آلیاژ حدسی درج نشود. همچنین ظرفیت‌های ۱٫۲ میلی‌متر برای سیم آهنی و ۲٫۶ میلی‌ متر برای سیم مسی همان مقادیر رسمی اعلام‌شده توسط فوجیا هستند.
