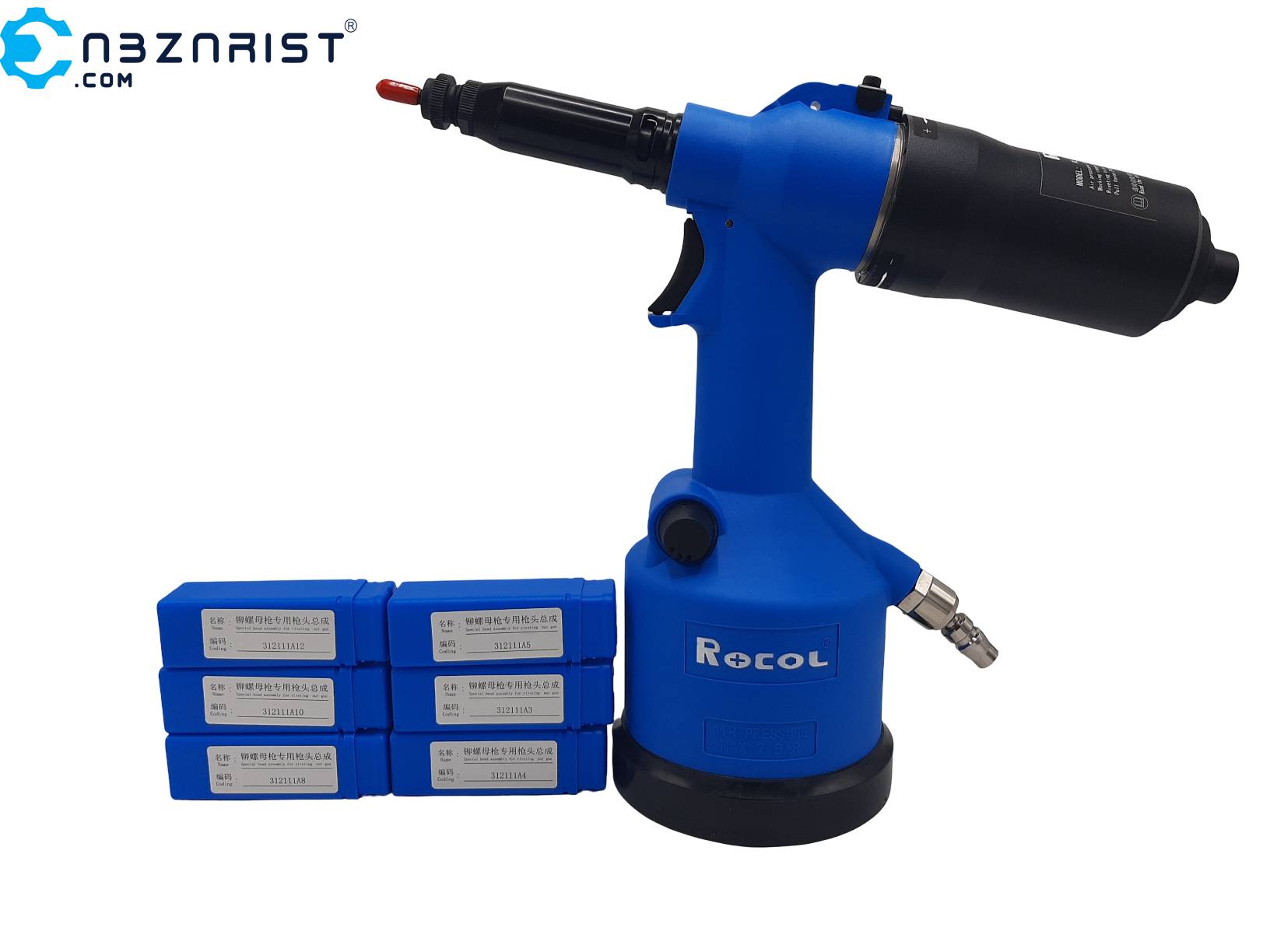

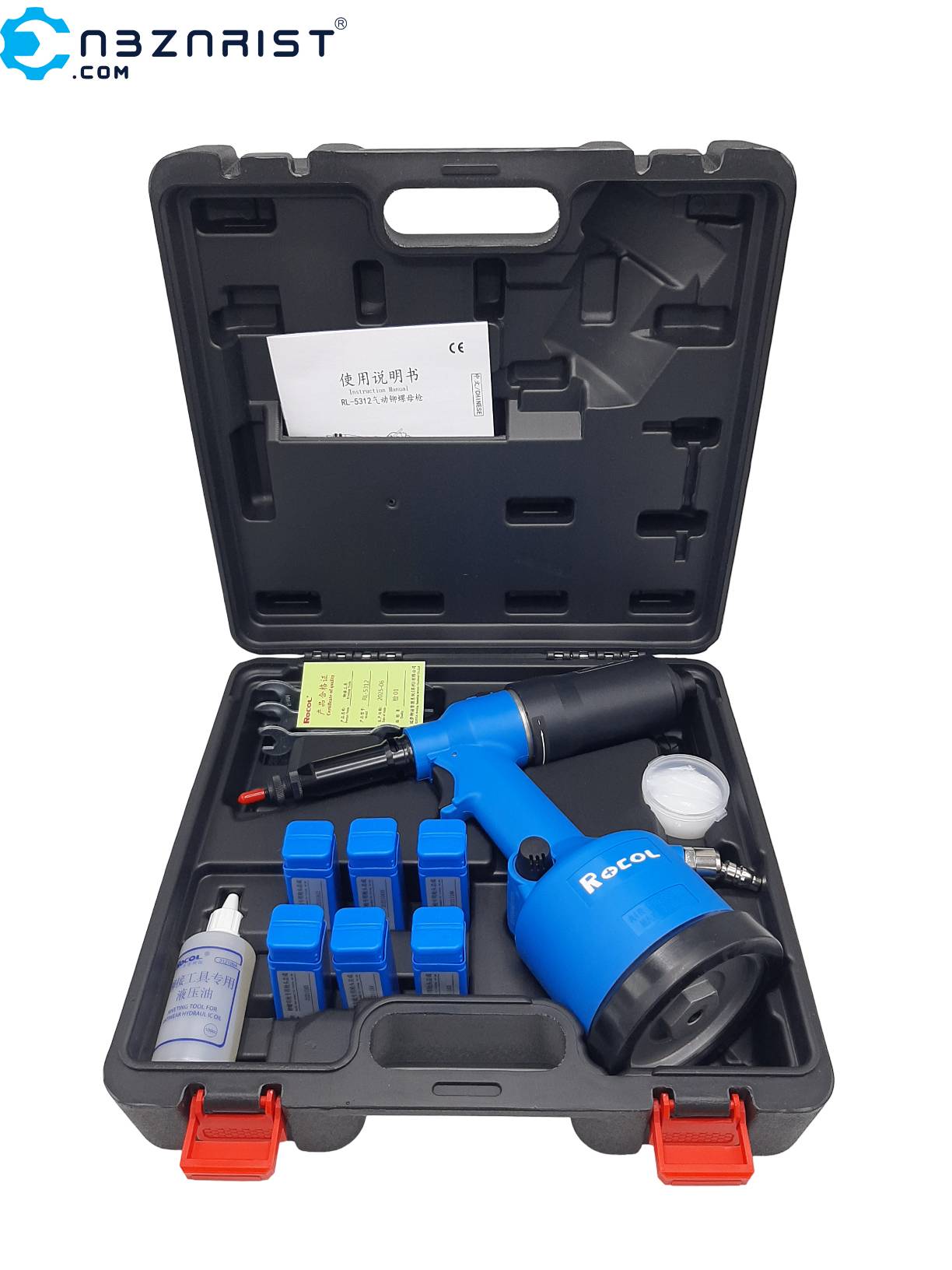

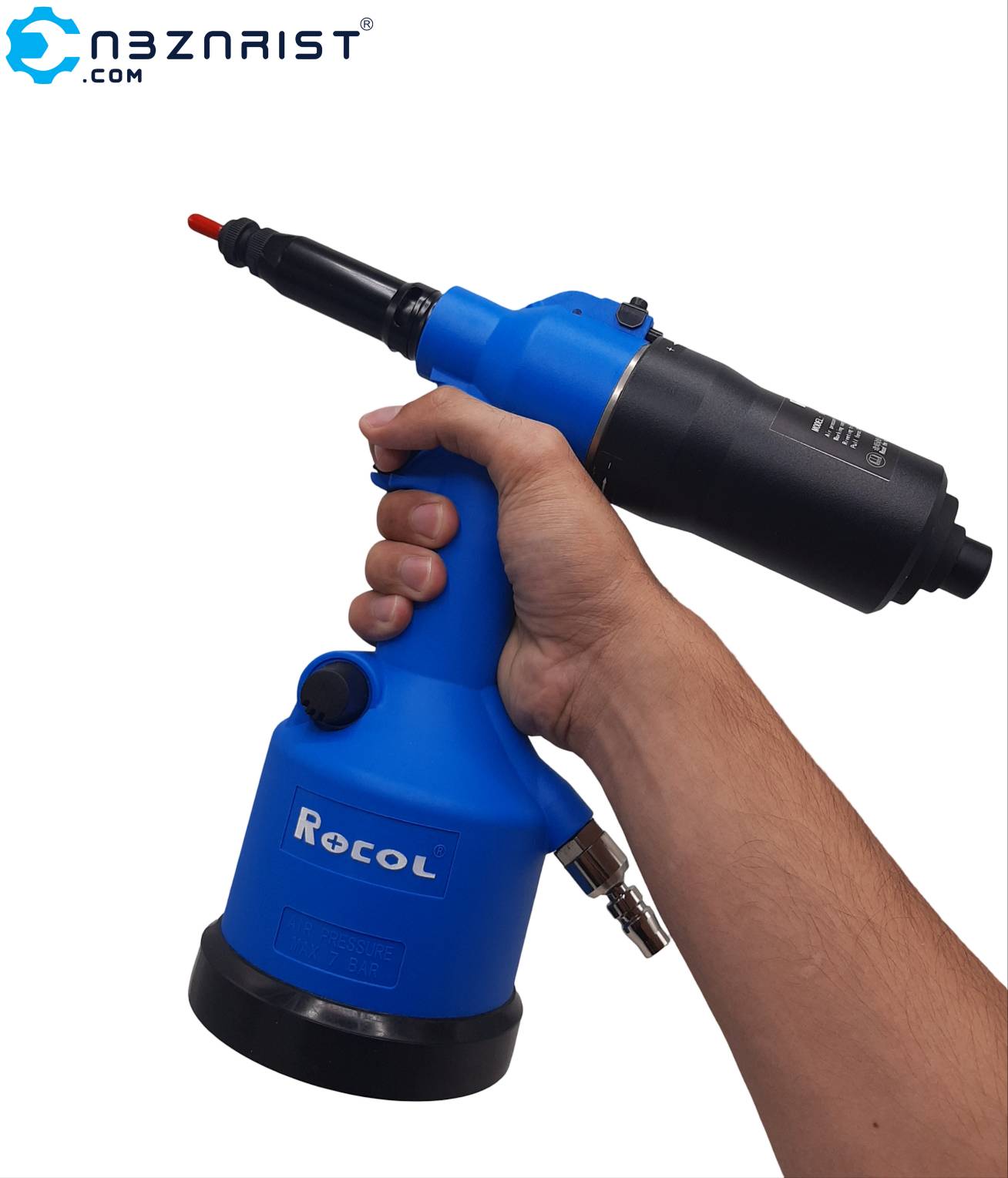

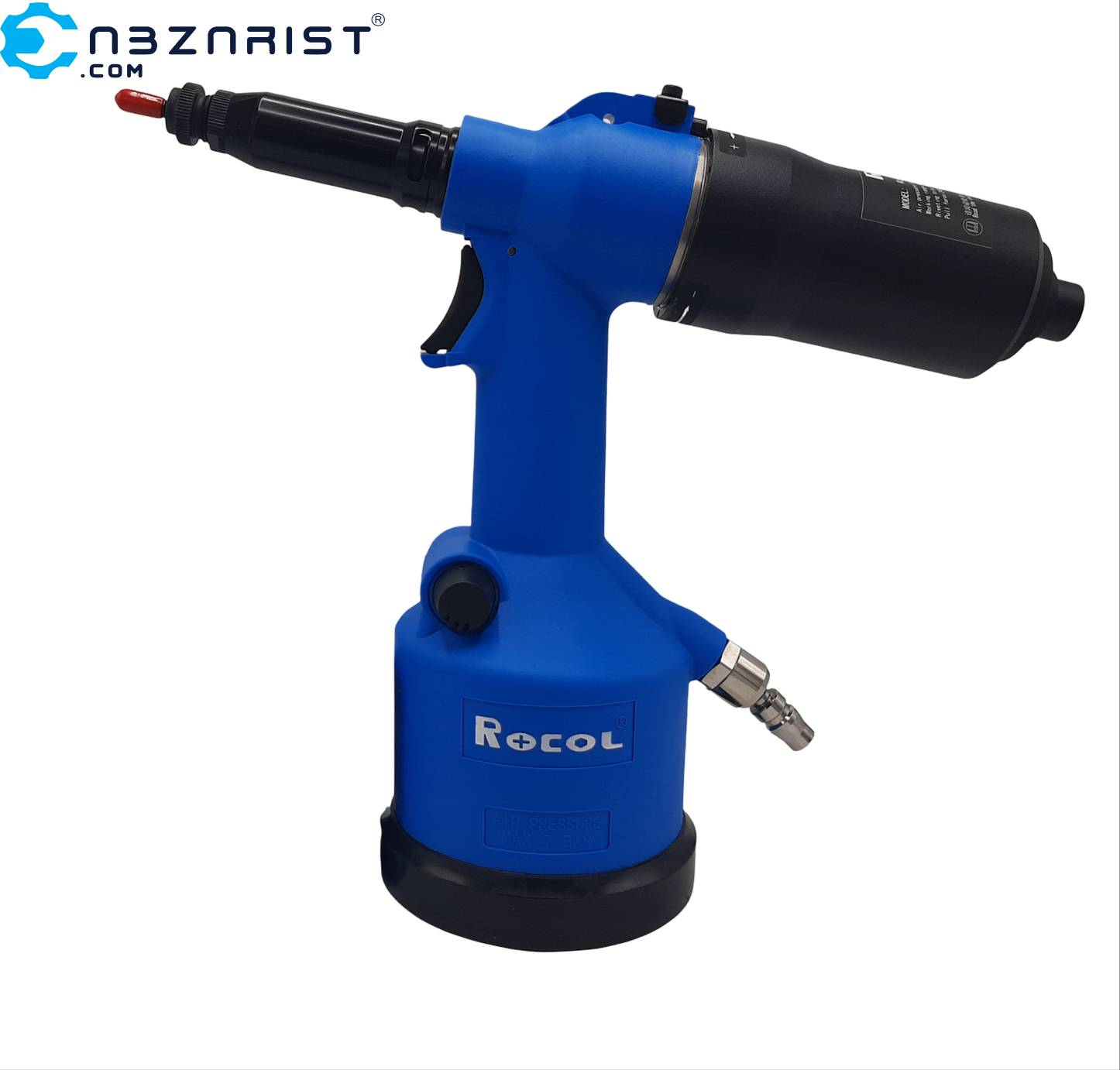

دستگاه مهره پرچ‌کن پنوماتیک روکول مدل 5312K

دستگاه مهره پرچ‌کن روکول مدل 5312K یک ابزار پنوماتیک صنعتی برای نصب مهره‌های پرچی رزوه‌دار است که برای محدوده گسترده‌ای از سایزهای M3 تا M12 طراحی شده است. این دستگاه با استفاده از هوای فشرده، مهره پرچی را روی قطعه کار قرار داده و با ایجاد نیروی کششی، بخش انتهایی مهره را تغییر شکل می‌دهد تا اتصال رزوه‌دار محکمی روی ورق یا قطعه ایجاد شود. مشخصات سازنده، قابلیت استفاده از این مدل برای مهره‌های پرچی با متریال‌های مختلف را تأیید می‌کند.
یکی از ویژگی‌های مهم 5312K، مکانیزم عملکرد خودکار آن است. در طراحی این دستگاه، فرآیند نصب مهره، کشش و خارج‌کردن آن به شکل ساده و سریع انجام می‌شود و در منابع معرفی محصول، عملکرد تک‌مرحله‌ای و سیستم تخلیه خودکار نیز برای آن ذکر شده است. این ساختار باعث می‌شود دستگاه برای کارهای مونتاژی و استفاده‌های صنعتی مداوم، سرعت عملیاتی مناسبی داشته باشد.

محدوده کاری و سایز مهره

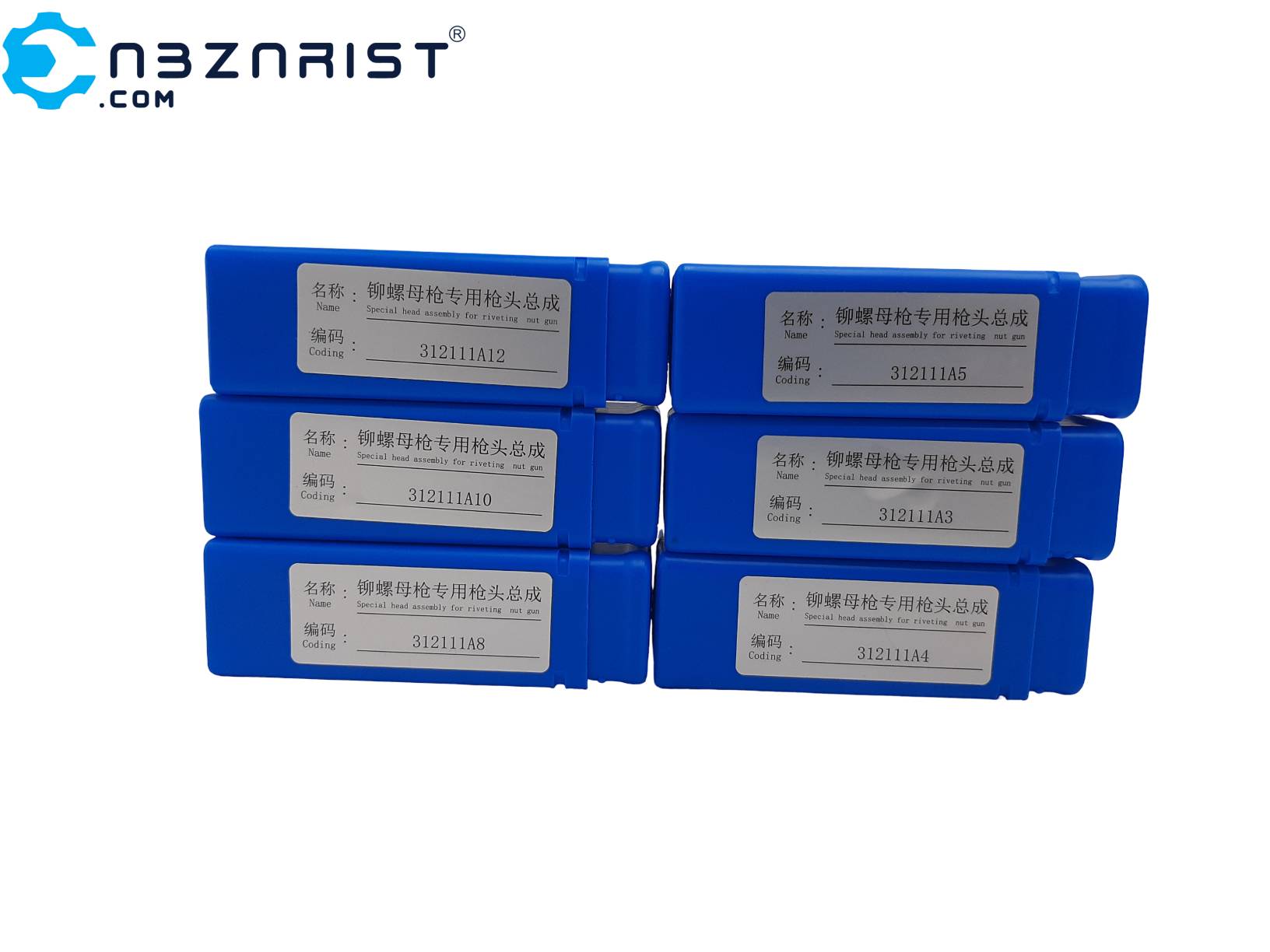

محدوده استاندارد مهره‌های پرچی قابل نصب توسط مدل 5312K از M3 تا M12 است. این بازه شامل سایزهای M3، M4، M5، M6، M8، M10 و M12 می‌شود. یک کاتالوگ فنی نیز مجموعه سری‌های M3 تا M12 را برای این مدل ذکر کرده است.
این دستگاه برای مهره‌های پرچی از جنس‌هایی مانند آلومینیوم، فولاد، فولاد ضدزنگ و مس معرفی شده است؛ البته انتخاب نوع و ضخامت مهره باید متناسب با جنس و ضخامت قطعه کار انجام شود.

کورس و مسافت کشش

کورس میله کشنده دستگاه ۷ میلی‌متر است. این مقدار، میزان حرکت مؤثر مکانیزم کشش را مشخص می‌کند و با توجه به نوع مهره و ضخامت قطعه کار باید به‌درستی تنظیم شود. منابع فنی دستگاه نیز قابلیت تنظیم کورس را ذکر کرده‌اند.
تنظیم صحیح کورس اهمیت زیادی دارد؛ زیرا کورس بیش از اندازه می‌تواند به رزوه یا متعلقات کشنده فشار وارد کند. راهنمای محصول نیز توصیه می‌کند تنظیم کورس از مقدار کمتر شروع شده و به‌تدریج تا رسیدن به نتیجه مناسب افزایش پیدا کند.

فشار هوای کاری

فشار هوای موردنیاز دستگاه در محدوده ۵ تا ۷ بار قرار دارد. یک راهنمای فنی برای این مدل فشار نامی ۵٫۵ بار را نیز اعلام کرده است. بنابراین برای استفاده عملی، تنظیم فشار در محدوده تعیین‌شده توسط سازنده انجام شود و از عبور فشار از حداکثر مجاز خودداری شود.

مصرف هوای فشرده

مصرف هوای اعلام‌شده برای 5312K حدود ۷۰ لیتر در دقیقه است. این مقدار برای انتخاب کمپرسور، ظرفیت خط هوای فشرده و تجهیزات جانبی پنوماتیک اهمیت دارد.

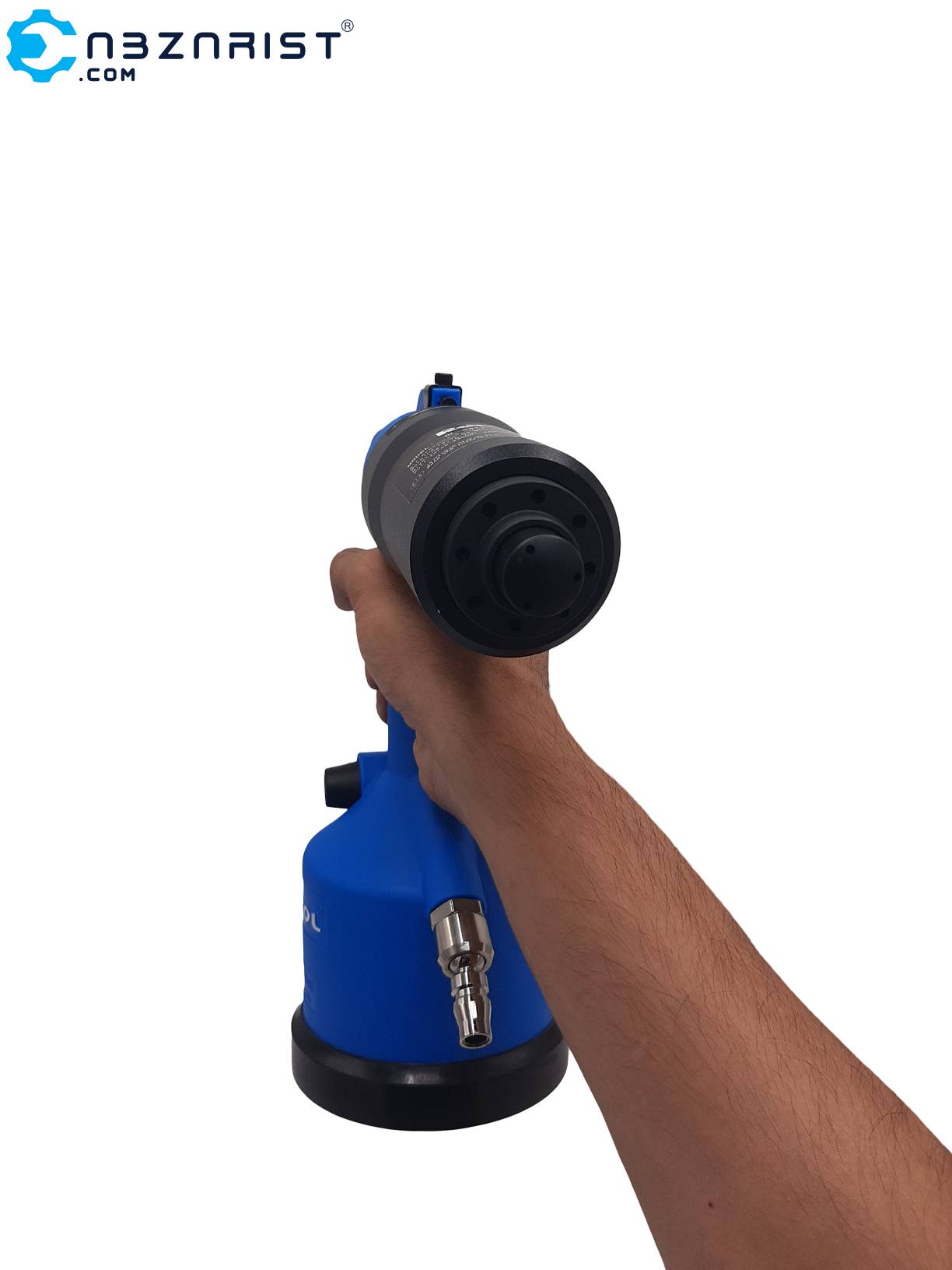

ورودی و مسیر هوای پنوماتیک

در اطلاعات فنی موجود، حداقل قطر داخلی مسیر هوای پنوماتیک ۶٫۴ میلی‌متر (۱/۴ اینچ) اعلام شده است. برخی منابع همچنین اتصال ورودی هوای ۱/۴ اینچ را برای این مدل ذکر کرده‌اند. بنابراین این مشخصه را باید از «قطر داخلی شیلنگ» تفکیک کرد؛ رزوه یا اتصال ورودی و قطر داخلی مسیر هوا الزاماً یک مفهوم واحد نیستند.

نیروی کشش

در مورد نیروی کشش، منابع موجود یکسان نیستند. صفحه معرفی محصول روکول نیروی کشش ۲۴٫۸ تا ۳۴٫۷ کیلونیوتن را برای RL-5312K اعلام می‌کند، در حالی که چند منبع فنی و فروش صنعتی برای همین مدل مقدار بیش از ۱۹٫۱ کیلونیوتن یا حدود ۱۹٫۱ کیلونیوتن را درج کرده‌اند. به همین دلیل بهتر است برای صفحه محصول، عددی را به‌عنوان مقدار قطعی و واحد اعلام نکنی مگر اینکه با کاتالوگ همراه دستگاه مطابقت داده شود.

سیستم برگشت معکوس

یکی از قابلیت‌های شاخص 5312K، سیستم برگشت معکوس قدرتمند است. این مکانیزم برای شرایطی طراحی شده که در حین عملیات، مهره پرچی به‌درستی آزاد نشده یا وضعیت پرچ غیرعادی ایجاد شده باشد. وجود این سیستم امکان برگشت مکانیزم کشنده را فراهم می‌کند و به رفع سریع‌تر وضعیت گیرکردن مهره کمک می‌کند.

سیستم داخلی و دوام

در معرفی محصول، از سیستم موتور جدید برای کاهش خرابی‌های مرتبط با فرسایش اورینگ‌ها یاد شده است. همچنین برخی منابع محصول از سیستم آب‌بندی داخلی با نیاز کمتر به نگهداری و استفاده از آب‌بندی با طراحی بریتانیایی نام برده‌اند.

سرعت و صدای کار

برخی مشخصات فنی منتشرشده برای این مدل، سرعت موتور را حدود ۳۵۰۰ دور در دقیقه و سطح صدا را کمتر از ۷۵ دسی‌بل اعلام می‌کنند. این دو مقدار در همه منابع معرفی‌کننده محصول تکرار نشده‌اند، بنابراین بهتر است در جدول مشخصات سایت به‌عنوان «مشخصات اعلام‌شده در برخی کاتالوگ‌ها» در نظر گرفته شوند.

ابعاد و وزن

وزن دستگاه در منابع مختلف حدود ۲٫۴۶ تا ۲٫۵ کیلوگرم اعلام شده است. صفحه محصول روکول وزن ۲٫۴۶ کیلوگرم، ارتفاع ۲۸۵ میلی‌متر و طول ۲۹۵ میلی‌متر را ذکر می‌کند. برخی منابع دیگر ابعاد کامل دستگاه را حدود ۲۸۰ × ۲۹۵ × ۱۱۵ میلی‌متر اعلام کرده‌اند.

کاربردها

روکول 5312K برای ایجاد اتصال رزوه‌دار روی ورق‌ها و قطعاتی که امکان ایجاد رزوه به روش معمول در آن‌ها وجود ندارد، کاربرد دارد. استفاده از مهره پرچی باعث می‌شود پس از نصب، یک رزوه داخلی برای بستن پیچ در قطعه ایجاد شود. چنین روشی در مونتاژ قطعات صنعتی، تجهیزات مکانیکی و الکتریکی، بدنه‌ها، تجهیزات خودرو، سازه‌های ورقی، مبلمان فلزی و بسیاری از فرآیندهای مونتاژی کاربرد دارد.

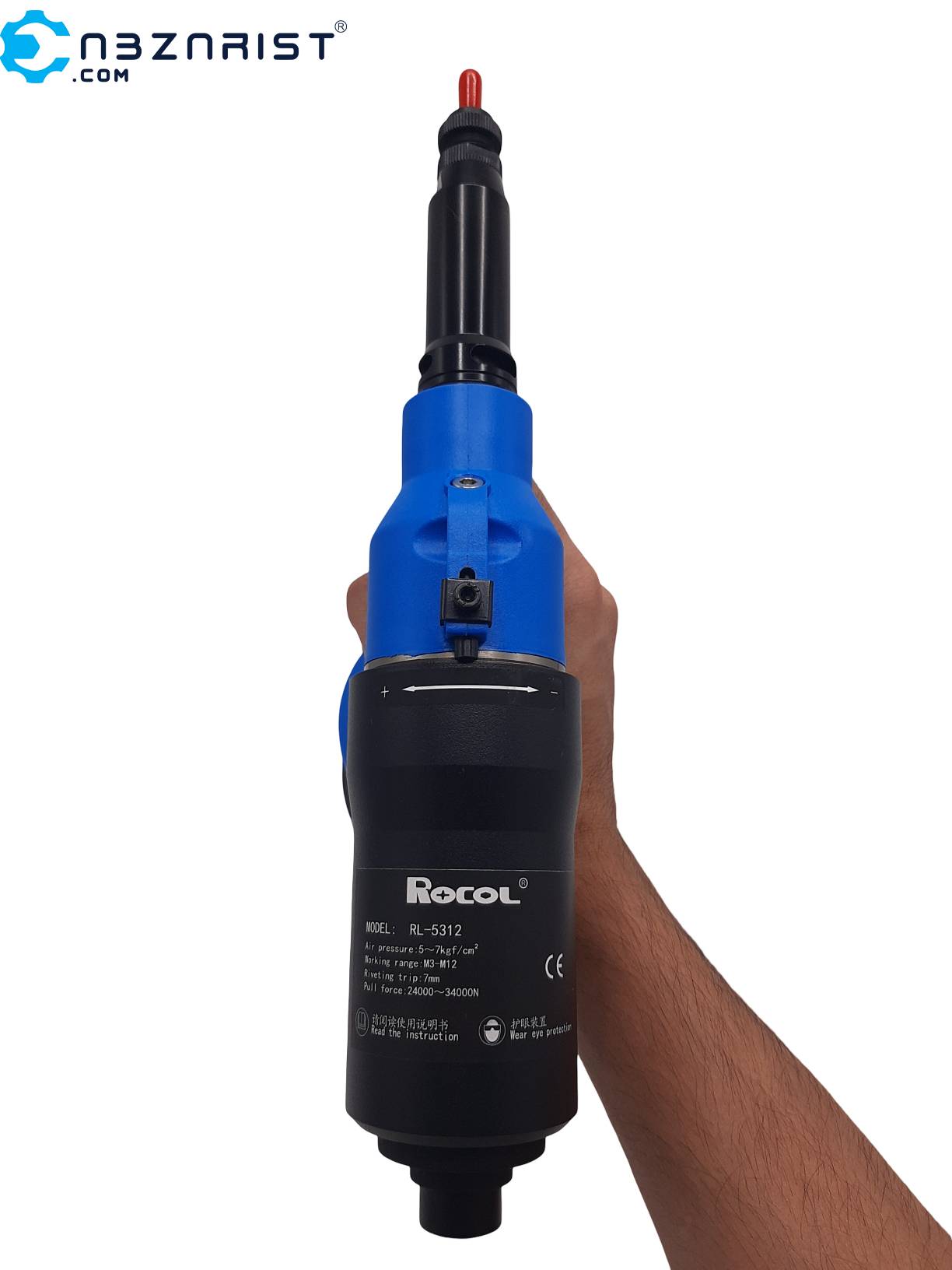

جمع‌بندی مشخصات فنی

برند: روکول (ROCOL)
مدل: RL-5312K / 5312K
نوع دستگاه: مهره پرچ‌کن پنوماتیک
منبع نیرو: هوای فشرده
محدوده مهره پرچی: M3 تا M12
کورس کشش: ۷ میلی‌متر
فشار هوای کاری: ۵ تا ۷ بار
مصرف هوا: حدود ۷۰ لیتر در دقیقه
ورودی/مسیر هوای پنوماتیک: ۱/۴ اینچ
وزن: حدود ۲٫۴۶ کیلوگرم
طول: حدود ۲۹۵ میلی‌متر
ارتفاع: حدود ۲۸۵ میلی‌متر
تنظیم کورس: دارد
سیستم برگشت معکوس: دارد
عملکرد: پنوماتیک و خودکار
مناسب برای: مهره‌های پرچی آلومینیومی، فولادی، استیل و مسی
سرعت موتور: حدود ۳۵۰۰ دور در دقیقه*
سطح صدا: کمتر از ۷۵ دسی‌بل*
